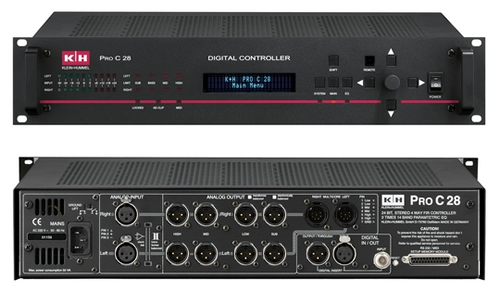

| Titre: | Pro C 28 - Contrôleur numérique FIR - Klein + Hummel |
| Marque: |
Klein + Hummel |
| Référence: | 53947 |
| Stock: | 0 |
| Prix: | 2 715,72 € HT ( 3 248,00 € TTC) |
| Description: | Description générale
Caractéristiques
Contrôleur numérique d’enceintes stéréo 4 voies, conçu pour une utilisation avec les enceintes de studio et de sonorisation
Filtrage numérique spécial à réponse impulsionnelle finie (FIR - Finite Impulse Response) permettant d’intervenir de façon complètement indépendante sur l’amplitude et la phase du signal lors d’une égalisation
Égalisation "linéaire en phase", assurant un temps de propagation de groupe constant sur toute la gamme de fréquences reproduite par le système
Section numérique de filtrage supplémentaire, de type IIR (réponse impulsionnelle infinie), assurant une égalisation définie par l’utilisateur avec contrôle en temps réel des paramètres modifiés :
- Égaliseur paramétrique 10 bandes par canal, indépendant sur chaque canal
- Égalisation de salle avec filtres à réponse impulsionnelle infinie (IIR)
4 limiteurs numériques séparés inclus dans chaque canal de sortie :
- Limiteur Peak/RMS (détection sur les valeurs crêtes ou efficaces), pour éviter toute distorsion et dommager aux enceintes, en limitant la puissance de sortie crête de l’amplificateur
- Limiteur thermique/d'excursion pour éviter d’endommager les enceintes par surchauffe de la bobine mobile
Coffret compact rackable 19" (2 U)
Toutes les configurations importantes s’effectuent automatiquement, en chargeant les paramètres de configuration séparés livrés avec le Pro C 28
Toutes les configurations des différents menus peuvent être enregistrés sous la forme d’une configuration système
Possibilité d’optimiser les performances système dans une installation donnée, en créant des configurations de filtrage FIR individuelles, spécifiques au local, pouvant assurer toute égalisation de salle désirée
Une technologie et des performances audio haut de gamme
Étage d’entrée analogique symétrique (symétrie électronique), assurant un bruit de fond et un taux de distorsion très réduits
2 convertisseurs A/N cascadés (D/S) sur chaque canal, selon la technique "Gain Ranging", assurant une gamme dynamique en entrée supérieure à 130 dB
Traitement numérique de signal effectué avec une précision de 48 bits
Convertisseurs N/A de dernière génération (Delta/Sigma)
Filtrage passe-bas de qualité après la conversion N/A, pour garantir un son très musical et d’une grande limpidité
Alimentation de hautes performances, assurant une double régulation en tension pour chaque bloc fonctionnel
Nombreuses possibilités de connexion pour signaux analogiques et numériques
Un transformateur d’entrée de très haute qualité peut être inséré dans le circuit d’entrée analogique
Limiteurs très sophistiqués
Chaque canal de sortie (4 sorties pour le canal gauche, 4 pour le canal droit) offrent les fonctions de limiteur suivantes (en toute indépendance) :
Limiteur numérique détectant les valeurs crêtes ou efficaces, technologie "look-ahead" avec modélisation numérique des performances en charge des amplificateurs de puissance
- Temps d’attaque court, pour éviter tout écrêtage au niveau des amplificateurs
- Fonction "Controlled Overshoot" permettant d’utiliser toute la puissance crête de l’amplificateur
- Le limiteur RMS restreint la puissance continue maximale à la valeur maximale de l’amplificateur de puissance
Limiteur numérique thermique/d'excursion, modélisant la température de la bobine mobile et l’excursion du cône du haut-parleur
- Temps d’attaque long, adaptées au processus de chauffe de la bobine mobile de chaque transducteur
- Prévention des dommages thermiques au transducteur (surchauffe)
- Prévention d’une excursion excessive du cône
Toutes les valeurs des paramètres du limiteur sont prises en comppte dans la configuration de paramètres, et sont chargées automatiquement lors de la configuration du système
Une utilisation confortable
Exploitation autonome facile via les réglages en face avant
Télécommande RC 55 en option
Télécommande par PC en option (port RS-232 intégré)
Connexion de plusieurs appareils via ports MIDI (IN, OUT, THRU)
Tranfert de nouveaux paramètres de configuration dans le PRO C 28 en branchant un PC sur le port RS-232
Mémoire interne permettant de stocker jusqu’à 70 configurations de paramètres différentes
Le passage d’une configuration de paramètres à une autre peut s’effectuer en temps réel, en fonctionnement normal
Toute configuration (même celle ne prenant en compte que les paramètres sélectionnés) peut être enregistrée à l’intérieur d’une configuration système générale
Télécommande assurant un accès direct à la sélection de 4 configurations système différentes
Fonctionnement avec configuration de paramètres spécifiques à un type d’enceintes
Pour faire évoluer des moniteurs de studio analogiques K + H (par exemple, des O 300) :
- L’égalisation du local et de positionnement des enceintes s’effectue par l’intermédiaire de la section égaliseur IIR, et en créant une configuration de filtres FIR spécifique au local, pour obtenir les meilleures performances du système.
- Le branchement du contrôleur Pro C 28 aux moniteurs K + H s’effectue via un câble multipaire, équipé de connecteurs XLR multipoints dédiés.
- Le système peut encore se voir amélioré par l’ajout d’un ou plusieurs caissons de graves supplémentaires (par exemple, un modèle K + H O 900).
- Les caissons de graves seront pris en compte dans la configuration des paramètres, de façon à ce que l’égalisation d’amplitude et de phase soit étendue aux fréquences les plus basses.
Équivalent à une enceinte une voie « full range »
Égaliseur numérique haut de gamme, réunissant en un seul appareil de multiples options de délai et de limiteurs
- Égalisation d’autres moniteurs de studio et d’installations de sonorisation
- Possibilité d’utiliser la section égaliseur IIR et/ou les filtres FIR intégrés pour implémenter des filtres à réponse en phase linéaire
Points forts
Technologie audio haut de gamme
Entrées analogiques symétriques, valeurs de distorsion minimales
2 convertisseurs A/N de technologie Delta/Sigma cascadés par canal (gain ranging), assurant une gamme dynamique supérieure à 130 dB
Traitement numérique du signal selon une résolution de 48 bits
Convertisseur N/A de haute qualité, de technologie Delta/Sigma
Filtrage passe-bas modéré après conversion N/A, pour une meilleure musicalité
Électronique complète, éléments double intensité pour chaque groupe
Nombreuses options de branchement pour signaux analogiques et numériques
Canal d’entrée de haute qualité, commutable en analogique
Une utilisation confortable
Exploitation basée sur concept logiciel, 3 niveaux de menu seulement (depuis la face avant du contrôleur)
Télécommande optionnelle Klein + Hummel RC 55
Port série RS-232 intégré, pour commande via PC
Connexion de plusieurs Pro C 28 pour fonctionnement synchronisé via ports MIDI intégrés (In, Out, Thru)
L’utilisateur peut transférer les configurations de paramètres depuis un PC
Mémoire interne stockant jusqu’à 70 configurations de paramètres différentes
Passage d’une configuration de paramètres à une autre possible en cours d’utilisation
Tous les réglages (y compris la configuration de paramètres sélectionnés) peuvent être stockés sur le système central de l’appareil
Passage d’une configuration à une autre possible depuis la télécommande
Livré avec
1x Pro C 28
1x Cordon secteur
1x Manuel utilisateur
Caractéristiques techniques
Connectique
Entrées analogiques 2 x XLR, symétrie électronique ou par transformateur (commutable)
Impédance d'entrée 10 kΩ
Niveau maximal d'entrée +24 dBu
Taux de réjection de mode commun (CMRR) > 80 dB @ 15 kHz
Séparation des canaux > 80 dB
Sorties analogiques 8 x XLR, symétriques
Impédance de sortie < 70 Ω
Gain en sortie +16, +12, +6 dBu (commutable)
Convertisseur N/A : résolution, type 24 bits, Delta/Sigma
Entrées numériques AES/EBU, XLR (110 Ω, symétrie sur transformateur, AES3id ou S/PDIF sur BNC (75 Ω, asymétrique)
Point d'insertion sur sorties numériques AES/EBU (XLR, symétrie sur transformateur)
Interfaces de contrôle MIDI, RS-232 (sur connecteur Sub-D 25 points)
Débit numérique 31250, 9600 bauds
Télécommande Infrarouge RC 55 (option)
Caractéristiques audio
THD 0,0004 % non pondéré, de 20 Hz à 20 kHz
Niveau de bruit, conversion A/N - 126 dB FS
Traitement du signal
Conversion A/N 2 convertisseurs 24 bits en cascade ("stacked"), Delta/Sigma
Fréquence d'échantillonnage 44,1 / 48 kHz
Conversion N/A 24 bits, Delta/Sigma
Latence de base 5 à 7 ms (dépend du canal)
Latence des filtres Dépend du type de filtre sélectionné
Section Filtre et Limiteur
Programmes d'usine
Algorithme de filtrage Filtre FIR (Finite Impulse Response, réponse impulsionnelle finie)
Nombre maximal de configuration de paramètres Dépend de la longueur du filtre, env. 50 en moyenne
Types des filtres Linéaire en phase, mixte linéaire en phase/phase minimale, phase minimale
Nombre de canaux de sortie 1-4
Égalisations Séparées par haut-parleur connecté, linéarisation en amplitude et en phase
Pentes Librement réglable jusqu'à environ 96 dB/octave
Limiteur de crêtes De type Look-Ahead (avec prédélai sur 1,5 ms) et mode "Controlled Overshoot" permettant d'utiliser au mieux la puissance impulsionnelle maximale de l'amplificateur
Limiteur thermique Simulation des températures de la bobine mobile et de l'aimant du transducteur
Configurations de paramètres spécifiques au local Identiques aux configurations d'usine, nécessitent un alignement système spécifique réalisé par K+H
Égaliseur paramétrique réglable par l'utilisateur Algorithme de filtres IIR (Infinite Impulse Response, réponse impulsionnelle infinie)
Nombre de bandes/de filtres par canal 10 filtres/égaliseurs, configurations possibles : vrai paramétrique, Shelve grave/aigu à pente de 6 ou 12 dB/octave, passe-haut/passe-bas à pente de 6 ou 12 dB/octave, Peak
Égalisation du local Algorithme de filtres IIR (Infinite Impulse Response, réponse impulsionnelle infinie)
Types de filtres Passe-haut; grave; médium; aigu
Délai Master de 0 à 999 ms, délai par canal de 0 à 92 ms
Alimentation
Tension secteur 120 V (de 90 à 130 V), 230 V (de 160 à 250 V), sélecteur interne
Consommation 32 VA
Mécaniques
Dimensions (L x H x P) 88 mm (3.5", 2U) x 483 mm (19") x 310 mm (12.2")
Poids 4,9 kg (10.8 lbs)
Accessoires RC 55, CMK 5
Manuel d'utilisation |
|
Photo non contractuelle |
|
)
