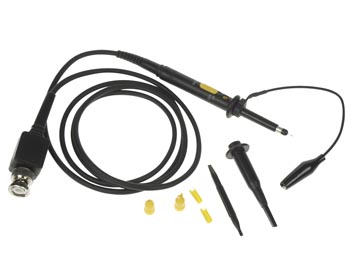

| Titre: | Sonde 150MHz |
| Description: |
Caractéristiques - ensemble de mesure complet, pour mesures jusqu'à 150MHz
- atténuation: 1:1 ou 1:10
- sécurité: conforme à la norme IEC 1010 cat II
Spécifications - position x1:
- atténuation: 1 : 1
- largeur de bande: CC à 10MHz
- temps de montée: 35ns
- résistance d'entrée: 1Mohm (résistance d'entrée oscillosc.)
- capacité d'entrée: capacité oscillosc. 46pF
- tension d'opération: 600Vcc incl. CA max. (réduit avec fréquence ascendante)
- position REF: pointe de la sonde est mise à la terre par une résistance de 9Mohm, entrée de l'oscilloscope est mise à la terre
- position x10:
- atténuation: x10
- largeur de bande: CC à 150MHz
- temps de montée: 2.33ns
- résistance d'entrée: 10Mohm (si l'entrée de l'oscillosc. = 1Miohm)
- capacité d'entrée: ±15pF
- tension d'opération: 600Vcc incl. CA max. (réduit avec fréquence ascendante)
- réglage de compensation: 10 à 35pF
- longueur du câble: 1.2m
Manuel d'utilisation |
|
Photo non contractuelle
|
|
|
|
